Дросели серия MRF
Дросели серия MRF
Дросели серия MRF
Дросели серия MRF
Дросели серия MRF
Дросели серия MRF
Дросели серия MRF
Дросели серия MRF

Задачата на микро-регулаторите на дебит е да регулират скоростта на пневматичните цилиндри.

Конфигурацията и на двата типа - тип C (за монтаж към цилиндър) и тип V (за монтаж към разпределител) - е такава, че да осигури пълен поток при пълнене на цилиндъра и регулиран поток при изпускане. Тип B (двупосочен) може да се използва за регулиране на потока в двете посоки - при пълнене и при изпускане на въздуха.

Микро-регулаторите на дебит са разделени на 4 серии:

  • MRF COMPACT O: могат да се настройват с отвертка; регулиращия щифт е намазан с анти вибрационна грес; има малки размери и фино регулира от самото начало; настройката може да се запази чрез поставяне на капачка (доставя се отделно) която не може да се отстрани с ръка.

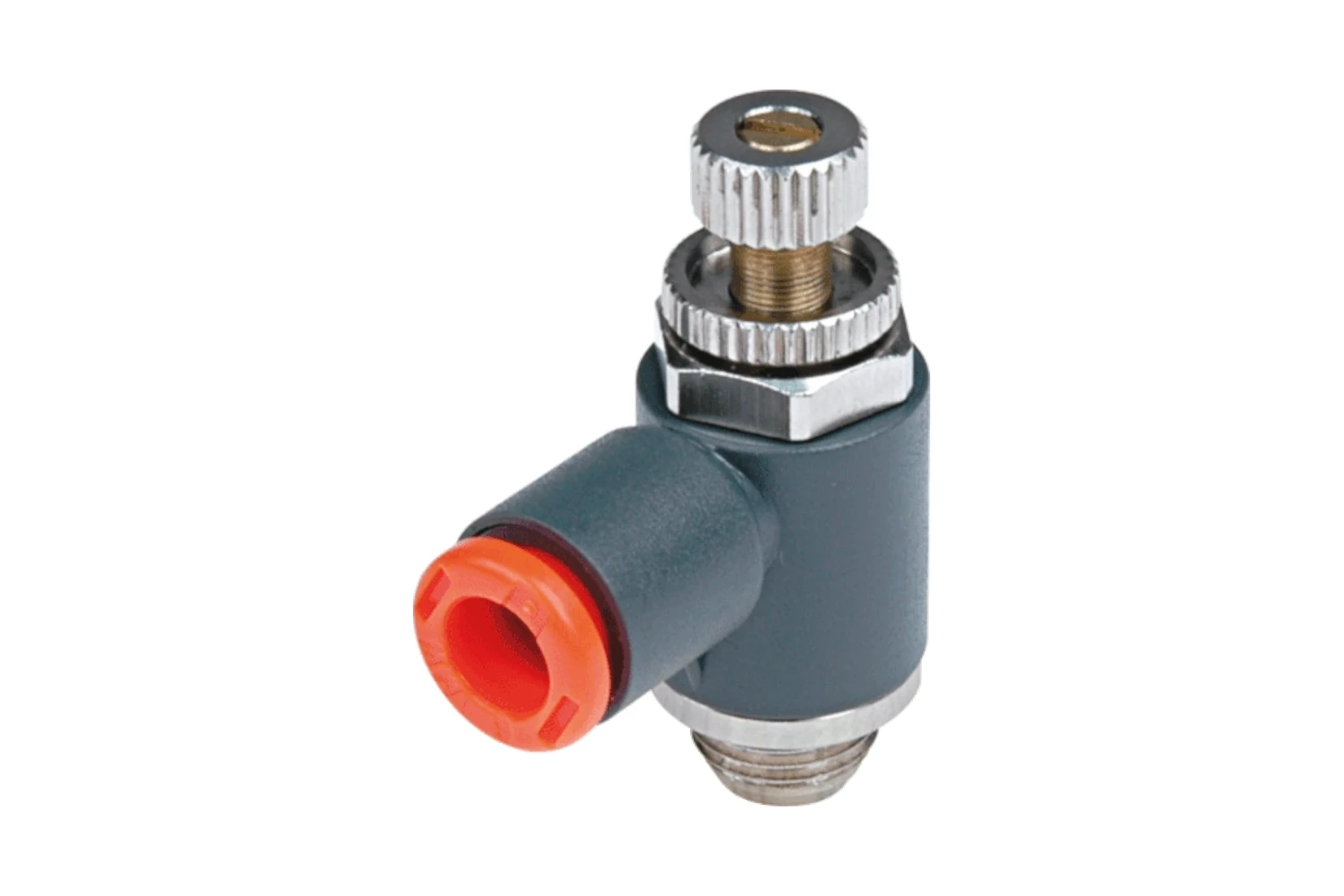

  • MRF COMPACT N: могат да се регулират с копче и/или отвертка; настройката може да се предпази чрез затягане на кръгла гайка; имат същата крива на регулиране, както серия O.
  • MRF HIGH-FLOW: могат да се настройват с копче и/или отвертка; настройката може да се запази чрез затягане на кръгла гайка; идеални са за изпозване в инсталации изискващи голям дебит и при регулиране и при изпускане. Налични са в размер 1/8" и 1/4" и с технополимерен пръстен.
  • MRF PUSH-LOCK: те са единствени в серията MRF с копче PUSH-LOCK, което може да се замени с капачка за предпазване от промяна на настройката (доставя се отделно). Налични са в размери 1/8" и 1/4" и с технополимерен пръстен.


Технически данни M5
1/8"
1/4"
3/8"
1/2"
Шлаух Ø4 Ø5* Ø6 Ø4 Ø5* Ø6 Ø8 Ø6 Ø8 Ø10 Ø12 Ø10 Ø12 Ø12
Макс. входно налягане 1 MPa
10 bar
145 psi
Температурен диапазон - технополимерен пръстен -10°C ÷ 50°C
Температурен диапазон - месингов пръстен -10°C ÷ 70°C
Макс. дебит при регулиране при 6,3 bar, Nl/min 150 155 155 350 360 380 400 750 850 950 100 1300 1400 2000
Макс. дебит при 6,3 bar със затворен пин, Nl/min 140 145 150 300 320 350 390 450 475 500 550 1050 1250 1750
Макс. дебит при 6,3 bar със отворен пин, Nl/min 240 245 245 450 510 600 650 850 1050 1150 1250 1700 2100 2700
Регулиране Ръчно (само за компактни N) или с отвертка
Вътрешна система Игла
Флуид Филтриран, омаслен или неомаслен въздух
* При присъединяване към шлаух Ø5 пръстенът е месингов

Конструктивни размери, 2D и 3D модели
Техническа спецификация
